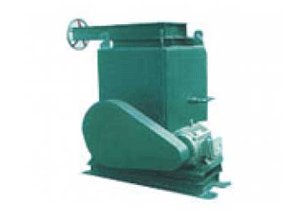

立式粉塵加濕機的設計。本設計中采用立式加濕筒和立式棘輥相配合的結構，將接灰口設在加濕筒上端，接在用戶貯灰倉下面，出灰口設在加濕筒下端。另外在內筒壁上配有相應棘桿，與輥軸上棘桿間隔相配，不但有力防止了粘結，而且增大了粉塵下落阻尼，增大了粉塵與水霧的混合機率，不但節省了動力而且提高了加濕質量，實現了低能耗大處理量的設計目標。
用途
粉塵加濕機主要用于各類灰?guī)旄苫疫M行噴水加濕攪拌及輸送粉狀，以達到環保外運的要求。廣泛應用于化工、礦山、電廠、鋼廠等含固體顆粒物料的加濕、攪拌和輸送。
特點
由均勻供料、葉片輸料、混合擊打加濕，振動系統等四部分組成，并配以專用電控和供水系統。該設備整體固定在底座上，筒體由四組彈性元件支撐，通過激振裝置，施以震動，使整機在運轉過程中，筒體作高頻振動，使筒壁與攪拌軸之間始終保持一定的間隙，使整機運轉阻力大幅度減小，徹底杜絕了悶機，堵轉現象，減小停機清理時間，提高了工作效率。供水由閥門組進行控制。為穩定本系統供水及清潔水質，管路中設置了過濾器，并由主控柜對加濕機各部分進行聯鎖控制，以達到控制供水恒濕運行的目的。
單軸加濕機具有處理量大、結構緊湊、技術先進、穩定可靠、維修簡單等特點。
優點：
1、軸封采用多槽迷宮與填料組合密封，密封可靠，且對軸的磨損輕。
2、出力大（每小時可攪拌加濕200t）,加濕均勻，工作可靠。
3、特制的霧化噴嘴及水量可調的給水系統，可保證物料加濕均勻。
4、攪拌棒采用鐵基耐磨合金或復合陶瓷制造，使用壽命長。
5、殼體內襯采用鐵基耐磨合金制造，使用壽命高，避免磨損后間隙過大而引起的物料自流。
6、本機布置靈活，有鏈傳動和直聯兩種形式，傳動機構采用擺線式減速機。
7、增加振動系統，使之克服了其處理粘性粉塵易形成筒壁粘結的問題，提高了加濕機的適應性，擴大了加濕機的應用范圍。且殼體與底座采用彈性聯接，使振打對整機無影響。 |
