TD斗式提升機/斗提機介紹
一、斗式提升機的選型:
作為常用的垂直提升輸送設備,一般決定斗式提升機選型取決于以下幾個要素:
物料的形態:物料是粉狀、顆粒狀、小塊狀還是大塊狀。
物料的物理性質:物料有沒有吸附性或者粘稠度,是否含水。
物料的比重:一般斗式提升機參數都是針對堆積比重在1.6以下的物料設計和計算的,太大的物料比重需要進行牽引力和傳動部分抗拉強度的計算。
單位時間內的輸送量。
一般來說,物料的形態直接決定物料的卸料方式,常用規律為粉狀物料采用離心拋射卸料、塊狀物料采用重力卸料,而卸料方式的不同決定斗式提升機采用的料斗形式的不同,離心拋射卸料多采用淺斗和弧形斗,而重力卸料需采用深斗。斗提機所采用料斗的類型不同,則單位時間內提升的物料輸送量是不一樣的。斗式提升機O終的輸送量是取決于料斗形式、斗速、物料比重、物料性質、料斗數量的一個綜合參數。
斗提機選型過程:物料比重→傳動方式(斗提型號)→物料性質→卸料方式→料斗形式→該系列斗式提升機的提升量→確定機型。
斗提機的性能參數因輸送量及輸送高度的變化而改變,故準確的規格型號、輸送量、鏈(帶)速、功率等需通過計算確定。用戶可通過斗式提升機對應型號的參數表進行初步選型,也可直接向我們提供相關參數,由鈺泰的輸送設備工程師幫助您進行方案設計選型。
二、帶式斗提機(D/TD/TDG)
2.1 TD型斗式提升機概述

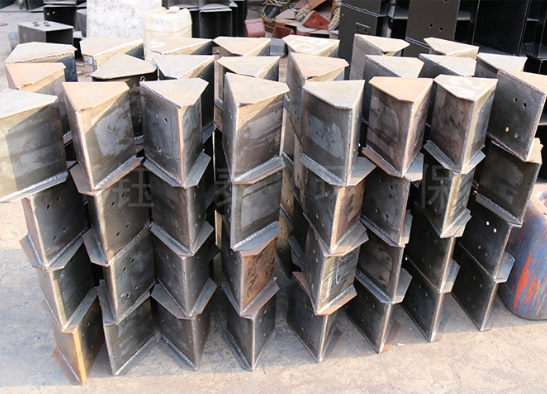

泊頭市鈺泰環保機械廠區存放的斗提機組件

TD型斗式提升機下部裝置(噴涂防銹漆后) 斗提機模塊組件
TD型斗式提升機上部裝置(噴涂面漆后)
主要結構:TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間多段機殼,驅動裝置,逆止制動裝置等組成;
適用物料:TD斗式提升機適用于垂直輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如糧食、煤、砂、水泥、碎礦石礦粉等。物料溫度不超過60℃。
提升高度:最高40m
設計制造標準:JB3926-85《垂直斗式提升機》
裝料與泄料:采用挖取式裝料或流入式喂料,重力誘導式離心拋射卸料。料斗密集型布置,在物料提升時幾乎無回料現象,在喂料、卸料時少有撒落,減少了機械磨損;
料斗形式:4種料斗可選:Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。
淺料斗:輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。
深料斗:輸送干燥的、松散的、易拋出的物料。如糧食、水泥、礦粉、煤塊、石英砂等。
其他特點:整機密封性好,環境污染小。
2.2 TD型斗式提升機主要參數
斗提機型號 |
TDG26/13 |
TDG36/18 |
TDG36/23 |
TDG36/28 |
TDG48/20 |
TDG48/23 |
TDG48/28 |
輸送量m3/h |
顆粒 |
23 |
43 |
49 |
58 |
59 |
58 |
71 |
粉料 |
18 |
29 |
31 |
38 |
46 |
41 |
49 |
頭輪直徑 |
260 |
360 |
360 |
360 |
480 |
480 |
480 |
料斗規格 |
130 X 110 |
180 X 125 |
230 X 125 |
280 X 125 |
200 X 125 |
230 X 125 |
280 X 125 |
