  產品名稱:NE板鏈提升機
  咨詢電話:13731707067,0317-8356829

NE板鏈提升機


NE板鏈提升機

1.概述
  1. TB-NE系列板鏈?zhǔn)教嵘龣C(jī)(以下稱NE系列板鏈?zhǔn)教嵘龣C(jī))是本公司引進國外同類產品專業技術開發的產品。是目前國內較為成熟的一種垂直提升設備,已被廣泛用來提升各種散狀物料,如:礦石、煤、粉煤灰、水泥、水泥熟料、糧食、化肥等。在各工業國家,這類提升機應用廣。由于其相對較為節能,已成為替代HL及TH型等環鏈?zhǔn)教嵘龣C(jī)的佳選。
  2. NE系列板鏈?zhǔn)教嵘龣C(jī)共有10種型號:NE15、NE30、NE40、NE50、NE100、NE150、NE200、NE300、NE400、NE500。
2.特點
  2.1提升范圍廣:這類提升機對物料的種類、特性及塊度的要求少。不僅可提升粉狀、粒狀和塊狀物料,而且可提升磨琢性大的物料和溫度250℃的物料 。
  2.2輸送能力大:該系列提升機具有NE15~NE800多種規格。提升量范圍為15~800m3/ h。
  2.3使用壽命長:提升機的喂料采取流入式,運動部件與物料之間很少發生擠壓和碰撞現象,本機的設計讓物料在喂料、提升和卸料中不會撒落,這就防止了物料對機體的磨損,輸送鏈采用板鏈?zhǔn)礁邚?qiáng)度耐磨鏈條,延長了鏈條和鏈斗的使用壽命。根據國外同類產品在生產中長期的實踐表明,輸送鏈?zhǔn)褂脡勖^5年。
  2.4驅動功率�。哼@類提升機采取流入式喂料,重力誘導式卸料,且采用密集型布置的大容量料斗輸送,鏈速低,且提升量較大。物料提升時,幾乎無回料和挖料現象,因此無效功率少,理論計算軸功率是環鏈提升機的45%左右 。
  2.5提升高度高:該系列提升機鏈速低,運行平穩,且采用板鏈?zhǔn)礁邚?qiáng)度耐磨鏈條,因此可達較高的提升高度(高達40m)。
  2.6密封性好,環境污染少。
  2.7運行性好:專業的設計原理,使得整機運行的良好。無故障時間超過3萬小時。
  2.8操作、維修方便,易損件少。
  2.9整機剛性好、精度高:機殼經折邊、中間壓筋,再經焊接,機殼剛性好,外型美觀。
  2.10使用成本低:由于相對節能和維修少,使用成本較低。
3.技術規范

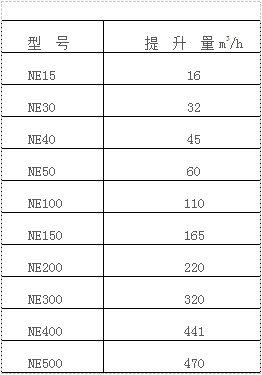

NE板鏈提升機輸送量
  提升機的型號說明
  例:
5.結構
  NE系列板鏈?zhǔn)教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
  5.1運行部件——由料斗和套筒滾子鏈條組成,NE15、NE30采取單排鏈,NE50~NE500采取雙排鏈。

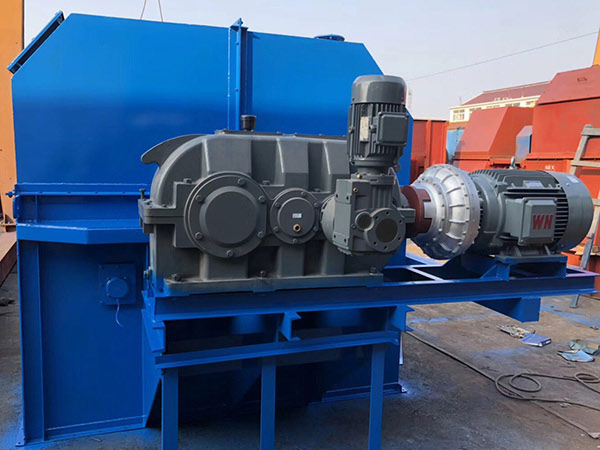

  5.2驅動裝置——采取Y系列電動機,通過減速器(或直接用擺線針輪減速電機)和鏈傳動組成。(也可根據用戶要求改用減速機空心軸直連傳動)。
  5.3上部裝置——安裝有軌道(雙排鏈),逆止器、卸料口裝有防回料橡膠板。逆止器也可采用減速機自帶形式。
  5.4中間節——部分中間節裝有軌道(雙排鏈)(以防止鏈條運行中過度擺動),或檢修口。
  5.5下部裝置——安裝有張緊裝置,NE15~NE50采取彈簧張緊,NE100~NE500采取杠桿配重箱張緊。

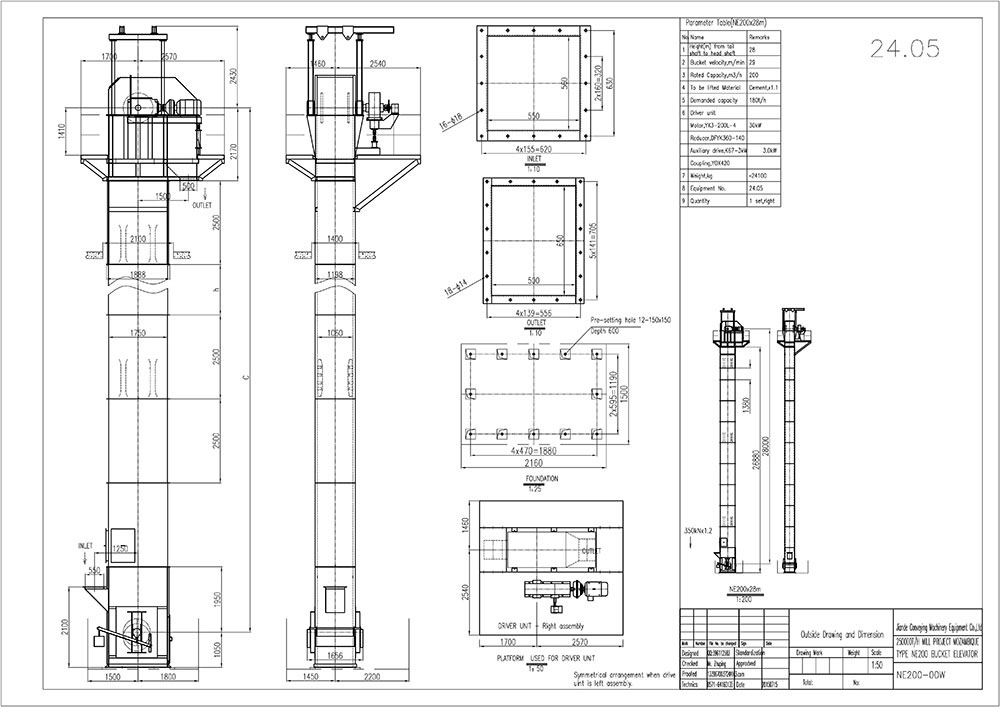

NE板鏈提升機圖紙
