1.N-TGD斗式提升機用途
　　1.1N-TGD鋼絲膠帶斗式提升機（以下簡稱TGD）具有輸送量大、體積小、功耗低、運行平穩、使用壽命長、提升較高等特點。
　　1.2本機適用于干散粉狀物料或小粒狀物料的垂直輸送。
　　1.3廣泛配套于水泥、化工、煤炭、電力、港口、糧食等行業輸送系統。特別推薦用于新型干法水泥生產線的窯尾入窯生料輸送、大型生料均化庫、水泥庫入庫物料輸送和大型球磨閉路系統物料高負荷循環輸送。
　　1.4目前已開發輸送量可達941m3/h，輸送高度可達130m。
2.N-TGD斗式提升機特點
　　2.1提升高度達130m；
　　2.2輸送能力超過941m3/h；
　　2.3物料溫度可達120℃；
　　2.4料斗間緊密排列，連續提取和卸出物料；
　　2.5備有料位控制器并與前級輸送設備形成閉路操作；
　　2.6實現連續操作，維護工作量��；
　　2.7滾筒設計配有自動對中裝置，采用包膠設計，滾筒使用壽命長，磨擦力大；
　　2.8采用垂直軸減速器和液力偶合器，傳動裝置結構緊湊，實現柔性傳動。
　　2.9采用自動平衡張緊裝置，實現自動張緊；

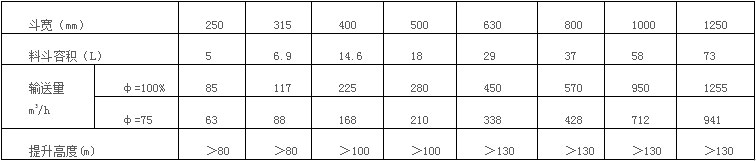

3. N-TGD輸送能力


　　說明：（1）表內料斗容積為盛水容積，φ為物料填充率。
　　　　�。�2）提升高度指提升機頭、尾軸中心距。

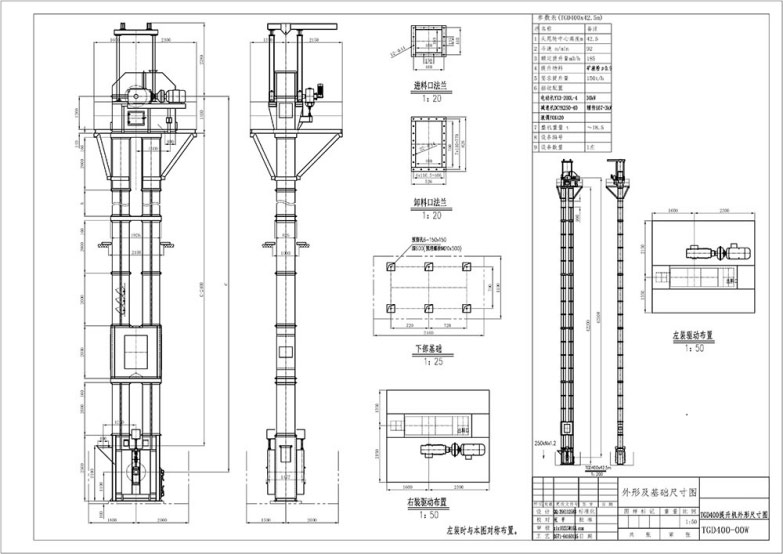

4. 結構概述
　　本系列提升機主要由驅動部分、頭部、標準節、非標準節、帶門節、尾部、牽引件、料斗、連接框、連接板、料位計等部分組成�？筛鶕�(jù)設計要求或用戶需要配置平臺。本機設有料位計、速度開關、跑偏開關等安全防護裝置作為常規配置。
　　4.1驅動部分——該部分由電動機、液力偶合器、減速機、逆止器及傳動支架等部分組成。單臺選型高度超過45m或用于重要的生產工場，或選用大規格提升機時，一般建議配套輔助傳動系統用于低速檢修或安裝。
　　4.2頭部——該部分由頭部機殼、主軸、主傳動輥筒及軸承座等組成。
　　4.3標準節、非標準節——標準節和非標準節起防護和支承作用。
　　4.4帶門節——帶門節上設有大型門孔，牽引件及料斗均由此裝入，并為日常維護檢修提供方便。
　　4.5連接框、板——穩定雙通道中間節并強化機體垂直剛度。

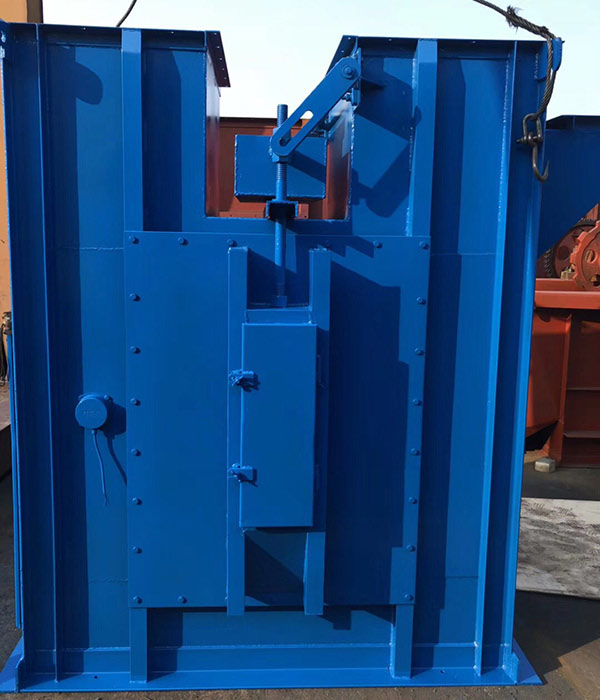

　　4.6尾部——尾部支撐提升機的全部重量，包括從動滾筒、殼體配重箱、料位計等。
　　4.7料位計——料位計安裝在尾部，發貨時已開好安裝孔，試車前現場安裝。
　　4.8跑偏開關——跑偏開關安裝在頭尾部左右二端面，當膠帶跑偏超過限位，開關發出信號，首先應關閉提升機前級給料設備，待提升機料斗清空后再停機，檢查膠帶跑偏原因，予以排除。
　　4.9牽引件與料斗——該部分是由料斗、螺栓、墊圈和膠帶組成。
